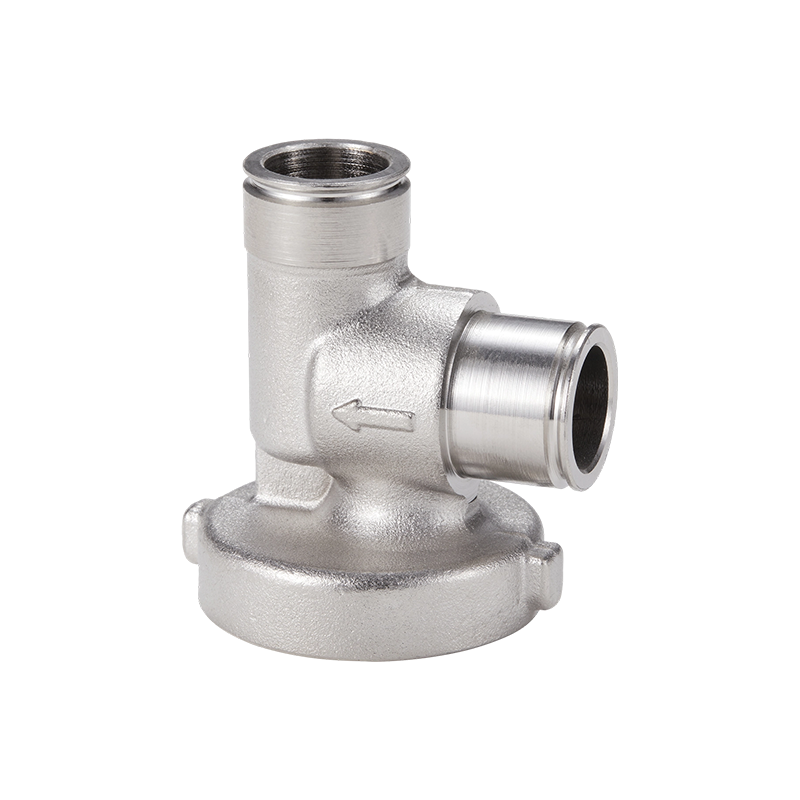

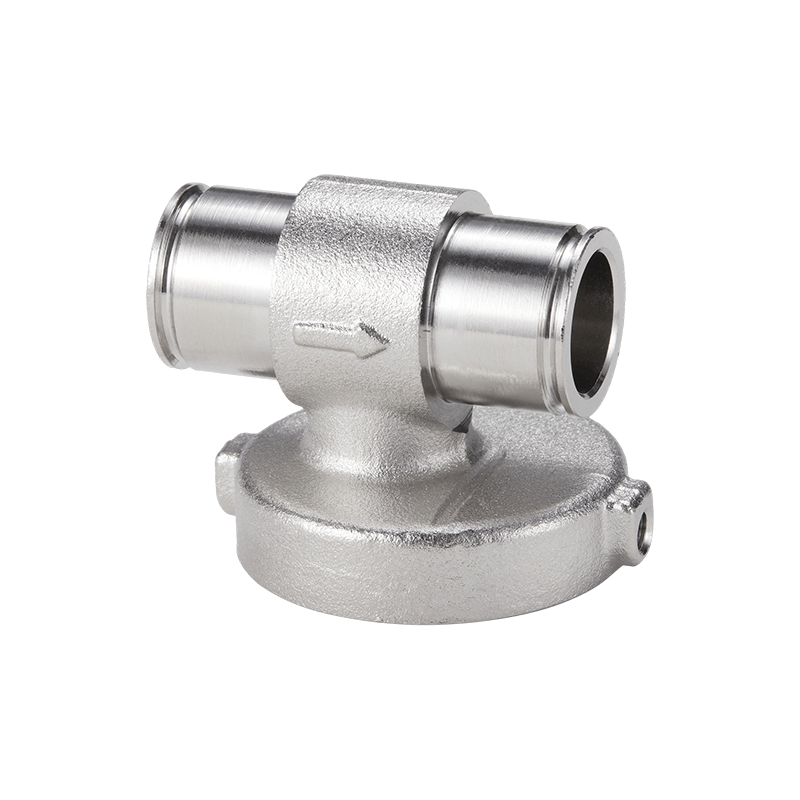

ข้อต่อฟิตติ้งท่อรูปทรงไม่สม่ำเสมอ ผู้ผลิต

ในระบบส่งผ่านของเหลวทางอุตสาหกรรมและทางแพ่งสมัยใหม่ ทีออฟมาตรฐาน ไม้กางเขน ข้องอธรรมดา และตัวลดขนาดเป็นกระดูกสันหลังของเครือข่ายท่อ อย่างไรก็ตาม ด้วยข้อจำกัดที่เพิ่มขึ้นของพื้นที่ทางสถาปัตยกรรม ความซับซ้อนที่เพิ่มขึ้นของการตั้งค่าทางอุตสาหกรรม และการเกิดขึ้นของข้อกำหนดด้านพลศาสตร์ของไหลที่เฉพาะเจาะจง อุปกรณ์มาตรฐานมักจะขาดเมื่อต้องรับมือกับช่องว่างเชิงพื้นที่ที่ซับซ้อน การกระจายการไหลที่แม่นยำแบบหลายทิศทาง หรือการเปลี่ยนผ่านหน้าตัดที่ไม่สม่ำเสมอ ในสถานการณ์เหล่านี้ ข้อต่อฟิตติ้งท่อรูปทรงไม่สม่ำเสมอ ทำหน้าที่เป็นส่วนประกอบสำคัญในการแก้ไขคอขวดทางวิศวกรรมในรูปแบบการวางท่อที่ซับซ้อน

ความหมายหลักและความซับซ้อนทางเรขาคณิต

ข้อต่อฟิตติ้งท่อรูปทรงไม่สม่ำเสมอ หมายถึงส่วนประกอบการเชื่อมต่อท่อที่ไม่ได้มาตรฐานซึ่งออกแบบด้วยโครงสร้างทางเรขาคณิตที่เป็นเอกลักษณ์หรือช่องการไหลภายในที่ซับซ้อน แทนที่จะจำกัดอยู่เพียงการกำหนดค่าแบบสมมาตรหรือมุมขวาแบบดั้งเดิม อุปกรณ์เหล่านี้ได้รับการพัฒนาขึ้นเป็นพิเศษเพื่อตอบสนองข้อจำกัดเชิงพื้นที่เฉพาะ ความต้องการในการกำหนดเส้นทางของไหล หรือข้อกำหนดในการผสมหลายสื่อ

ขึ้นอยู่กับลักษณะทางเรขาคณิตและฟังก์ชันโครงสร้าง หมวดหมู่กระแสหลักของ ข้อต่อฟิตติ้งท่อรูปทรงไม่สม่ำเสมอ ในตลาดสามารถจำแนกได้ดังนี้:

ข้อศอกมุมที่ไม่ได้มาตรฐาน: ต่างจากข้อศอก 45 องศาหรือ 90 องศาทั่วไป ข้อต่อเหล่านี้มีมุมเลี้ยวที่ปรับแต่งได้ เช่น 30 องศา 60 องศา 135 องศา หรือแม้แต่มุมทศนิยมที่แม่นยำ พวกมันถูกใช้เพื่อให้บรรลุการกวาดล้างเส้นทางที่แน่นอนภายในพื้นที่จำกัด

อุปกรณ์หลายพอร์ตแบบอสมมาตรและแบบผสม: ช่องจ่ายสาขาเหล่านี้มีเส้นผ่านศูนย์กลาง มุมจ่าย หรือการวางแนวเชิงพื้นที่สามมิติที่แตกต่างกัน ใช้เพื่อกระจายของเหลวอย่างไม่สม่ำเสมอจากท่อหลักไปยังระบบย่อยต่างๆ

ตัวลดประหลาดและการเปลี่ยนที่ไม่สม่ำเสมอ: ส่วนประกอบเหล่านี้ไม่เพียงแต่เชื่อมช่องว่างระหว่างเส้นผ่านศูนย์กลางท่อต่างๆ เท่านั้น แต่ยังเปลี่ยนตำแหน่งตามแนวแกนของของไหลระหว่างการเปลี่ยนผ่านอีกด้วย มักใช้ที่ปลายดูดของปั๊มซึ่งต้องหลีกเลี่ยงการสะสมของของเหลวหรือในกรณีที่ระบบมีความไวสูงต่อการเกิดโพรงอากาศ

ท่อร่วมแบบกำหนดเองและบล็อกของไหลในตัว: ด้วยการรวมอินเทอร์เฟซวาล์ว ช่องจ่าย และพอร์ตการติดตั้งเซ็นเซอร์หลายรายการไว้ในบล็อกโลหะที่ผิดปกติเพียงบล็อกเดียว ส่วนประกอบเหล่านี้จึงลดรอยเชื่อมและจุดเชื่อมต่อภายนอกให้เหลือน้อยที่สุด

พารามิเตอร์ประสิทธิภาพและการเปรียบเทียบมาตรฐาน

ตั้งแต่ ข้อต่อฟิตติ้งท่อรูปทรงไม่สม่ำเสมอ มักใช้งานในสภาพแวดล้อมที่มีความต้องการสูงหรือพื้นที่จำกัด ตัวชี้วัดทางเทคนิคและประสิทธิภาพทางกลแตกต่างอย่างมากจากอุปกรณ์มาตรฐานทั่วไป ตารางด้านล่างสรุปการเปรียบเทียบพารามิเตอร์ทางเทคนิคหลักระหว่างการปรับแต่ง ข้อต่อฟิตติ้งท่อรูปทรงไม่สม่ำเสมอ และอุปกรณ์มาตรฐานแบบดั้งเดิม:

การพึ่งพาอุตสาหกรรมสมัยใหม่ในข้อต่อท่อที่มีรูปทรงไม่ปกติ

ในการแสวงหาการบูรณาการและความปลอดภัยในระดับสูงในด้านการควบคุมของไหล Ningbo Yunhua วาล์ว บจก. ใช้ประโยชน์จากความเชี่ยวชาญด้านเทคนิคเชิงลึกและข้อมูลเชิงลึกด้านตลาดที่กระตือรือร้นเพื่อมีส่วนร่วมอย่างลึกซึ้งในการเพิ่มประสิทธิภาพและการผลิตส่วนประกอบของระบบของเหลวต่างๆ ในฐานะองค์กรนวัตกรรมที่เชี่ยวชาญด้านการวิจัย การพัฒนา การผลิต การขาย และการบริการวาล์วแก๊สและของเหลว วาล์วจ่ายน้ำ และอุปกรณ์ฮาร์ดแวร์ Ningbo Yunhua วาล์ว บจก. เข้าใจอย่างถ่องแท้ว่าชิ้นส่วนมาตรฐานชิ้นเดียวไม่สามารถตอบสนองความต้องการทางวิศวกรรมที่ซับซ้อนได้อีกต่อไป

อุตสาหกรรมสมัยใหม่ต้องพึ่งพาอาศัยอย่างมาก ข้อต่อฟิตติ้งท่อรูปทรงไม่สม่ำเสมอ เนื่องจากปัจจัยหลักสามประการ:

การขจัดความเสี่ยงด้านความปลอดภัย: การประกบและการเชื่อมด้วยแรงเชื่อมส่วนประกอบมาตรฐานหลายรายการเพื่อสร้างมุมเฉพาะส่งผลให้เกิดรอยเชื่อมจำนวนมาก การเชื่อมทุกจุดแสดงถึงจุดรั่วที่อาจเกิดขึ้นและเป็นตำแหน่งของความเข้มข้นของความเค้น ในทางตรงกันข้าม เป็นแบบชิ้นเดียว ข้อต่อฟิตติ้งท่อรูปทรงไม่สม่ำเสมอ ลดจำนวนการเชื่อมลงอย่างมาก จึงเพิ่มความน่าเชื่อถือในการซีลโดยรวมและระดับแรงดันของระบบ

การเพิ่มประสิทธิภาพประสิทธิภาพของของไหล: ท่อที่ประกอบโดยพลการทำให้เกิดความปั่นป่วนอย่างรุนแรงและขาตายภายในได้อย่างง่ายดาย ส่งผลให้มีความทนทานต่อของไหลเพิ่มขึ้น สิ้นเปลืองพลังงานมากขึ้น และแม้จะเสื่อมสภาพปานกลางก็ตาม ได้รับการออกแบบทางวิทยาศาสตร์ ข้อต่อฟิตติ้งท่อรูปทรงไม่สม่ำเสมอ มีช่องภายในที่ได้รับการปรับปรุงซึ่งช่วยลดแรงดันตกคร่อมได้อย่างมีประสิทธิภาพ

การเพิ่มการใช้พื้นที่ให้เกิดประโยชน์สูงสุด: ภายในโรงงานสมัยใหม่ สายการประกอบอัตโนมัติ และอุปกรณ์ขนาดกะทัดรัด มักจะวัดพื้นที่จนถึงระดับมิลลิเมตร Ningbo Yunhua วาล์ว บจก. ดำเนินการ 20,000 ตารางเมตร โรงงานผลิตพร้อมกับเวิร์กช็อปการใช้เครื่องจักรที่มีความแม่นยำอัตโนมัติเต็มรูปแบบ เครื่องมือเครื่อง CNC ขั้นสูงในประเทศและต่างประเทศควบคู่ไปกับอุปกรณ์ตรวจสอบอัตโนมัติระดับมืออาชีพทำให้มั่นใจได้ว่าสิ่งเหล่านี้มีความซับซ้อนทางเรขาคณิตและมีความต้องการสูง ข้อต่อฟิตติ้งท่อรูปทรงไม่สม่ำเสมอ จับคู่เค้าโครงเชิงพื้นที่ที่เข้มงวดด้วยความแม่นยำสูงสุด

ตั้งแต่เครือข่ายการจ่ายน้ำพื้นฐานไปจนถึงอุปกรณ์ควบคุมของเหลวที่ซับซ้อน ข้อต่อฟิตติ้งท่อรูปทรงไม่สม่ำเสมอ ทำหน้าที่เป็นรากฐานที่สำคัญในการรับประกันการดำเนินงานเครือข่ายที่ลื่นไหลมีประสิทธิภาพและปลอดภัยผ่านการปรับตัวทางเรขาคณิตที่ไม่สามารถทดแทนได้

มีคุณภาพสูง ข้อต่อฟิตติ้งท่อรูปทรงไม่สม่ำเสมอ ไม่เพียงขึ้นอยู่กับการออกแบบทางเรขาคณิตที่แม่นยำเท่านั้น แต่ยังขึ้นอยู่กับการบูรณาการกระบวนการผลิตขั้นสูงและวัสดุศาสตร์อย่างแน่นหนาอีกด้วย เนื่องจากโครงสร้างที่ผิดปกติมีแนวโน้มที่จะกระจายความเค้นไม่สม่ำเสมอเมื่ออยู่ภายใต้แรงดันของไหล การเลือกเทคโนโลยีการขึ้นรูปที่เหมาะสมและวัสดุที่มีข้อกำหนดสูงจึงเป็นสิ่งสำคัญสำหรับการทำงานของระบบของไหลที่ปลอดภัย

การวิเคราะห์เปรียบเทียบเทคโนโลยีการผลิตหลัก

เพื่อตอบสนองความต้องการที่แตกต่างกันสำหรับความจุแรงดันและความแม่นยำในสภาพแวดล้อมทางอุตสาหกรรมและทางแพ่งที่แตกต่างกัน การประมวลผลของ ข้อต่อฟิตติ้งท่อรูปทรงไม่สม่ำเสมอ ครอบคลุมตั้งแต่การตีแบบดั้งเดิมไปจนถึงการผลิตแบบเติมเนื้อวัสดุสมัยใหม่ ด้านล่างนี้เป็นการเปรียบเทียบเชิงลึกของเทคโนโลยีการผลิตทั่วไปสี่อย่างที่ใช้ในการผลิตส่วนประกอบที่ผิดปกติเหล่านี้:

การเปรียบเทียบวัสดุกระแสหลักและสมรรถนะทางกล

ตัวกลางของเหลวที่แตกต่างกัน (เช่น แก๊ส น้ำสะอาด และสารเคมีที่มีฤทธิ์กัดกร่อนสูง) กำหนดข้อกำหนดพื้นฐานที่แตกต่างกันในด้านความต้านทานแรงดึง ความต้านทานการกัดกร่อน และความทนทานต่ออุณหภูมิของ ข้อต่อฟิตติ้งท่อรูปทรงไม่สม่ำเสมอ . ในการใช้งานจริง วัสดุสี่ประเภทต่อไปนี้เป็นที่แพร่หลายมากที่สุด:

สแตนเลส (เช่น 304, 316L): นำเสนอความต้านทานการกัดกร่อนและมาตรฐานด้านสุขอนามัยที่ดีเยี่ยมด้วยพื้นผิวเรียบที่ต้านทานตะกรัน มีการใช้กันอย่างแพร่หลายในระบบบำบัดน้ำเสียทางเภสัชกรรม อาหาร และระบบบำบัดน้ำระดับไฮเอนด์

โลหะผสมทองเหลืองและทองแดง: ง่ายต่อการตัดเฉือนด้วยความหนาแน่นของก๊าซที่ดีเยี่ยมและคุณสมบัติต้านจุลชีพตามธรรมชาติ ทำให้เป็นวัสดุหลักสำหรับระบบแก๊สและวาล์วจ่ายน้ำประปา

เหล็กกล้าคาร์บอนและโลหะผสม: โดดเด่นด้วยความต้านทานแรงดึงสูงควบคู่ไปกับการทนต่ออุณหภูมิและความดันสูง ซึ่งมักใช้สำหรับการขนส่งของไหลแรงดันสูงในอุตสาหกรรมหนักเฉพาะทาง

พลาสติกวิศวกรรม (เช่น PVDF, PTFE): มีความเฉื่อยทางเคมีอย่างสมบูรณ์ต่อกรดและด่างแก่ แม้ว่าความแข็งแรงเชิงกลจะต่ำกว่าโลหะ แต่ก็ยังไม่สามารถถูกแทนที่ได้ในสภาพแวดล้อมที่มีการกัดกร่อนสูง

เพื่อแสดงให้เห็นพฤติกรรมของวัสดุในโครงสร้างที่ผิดปกติได้ชัดเจนยิ่งขึ้น ตารางด้านล่างจะเปรียบเทียบพารามิเตอร์ทางกายภาพและทางกลของวัสดุทั่วไป:

การรับประกันกระบวนการในโรงงานที่ทันสมัย

การผลิต ข้อต่อฟิตติ้งท่อรูปทรงไม่สม่ำเสมอ ที่มีความเสถียรทางกลสูงไม่เพียงแต่ต้องใช้การกำหนดวัสดุทางวิทยาศาสตร์เท่านั้น แต่ยังต้องใช้แพลตฟอร์มการผลิตดิจิทัลที่ทรงพลังอีกด้วย Ningbo Yunhua วาล์ว บจก. แสดงให้เห็นถึงความสามารถในการผลิตที่แข็งแกร่งในเวทีนี้ ในฐานะองค์กรแห่งนวัตกรรมที่ใช้เวลากว่าทศวรรษในด้านวาล์วแก๊สและของเหลว วาล์วจ่ายน้ำ และอุปกรณ์ฮาร์ดแวร์ บริษัทได้ผสมผสานการผลิตที่มีความแม่นยำสูงลงในทุกขั้นตอนการผลิต

Ningbo Yunhua วาล์ว บจก. ดำเนินการ modernized production base spanning 20,000 ตารางเมตรs และได้จัดตั้งโรงปฏิบัติงานเครื่องจักรที่มีความแม่นยำอัตโนมัติเต็มรูปแบบ สายการประกอบ และสิ่งอำนวยความสะดวกการทดสอบที่มีความเชี่ยวชาญสูงและเป็นอัตโนมัติเต็มรูปแบบ การประชุมเชิงปฏิบัติการประกอบด้วยเครื่องมือเครื่อง CNC ขั้นสูงในประเทศและต่างประเทศ ควบคู่ไปกับอุปกรณ์ประกอบและทดสอบอัตโนมัติระดับมืออาชีพ ดังนั้นเมื่อประมวลผลทางเรขาคณิตที่ซับซ้อน ข้อต่อฟิตติ้งท่อรูปทรงไม่สม่ำเสมอ บริษัทอาศัยเครื่องแมชชีนนิ่งเซ็นเตอร์แบบห้าแกนและเครื่องกลึงคอมโพสิตขั้นสูงเพื่อให้มั่นใจว่าความแม่นยำของเกลียว ความเรียบของพื้นผิวการซีล และระยะห่างจากศูนย์กลางของช่องสัญญาณ ตอบสนองการวัดทางวิศวกรรมที่เข้มงวด

ขับเคลื่อนด้วยการดำเนินงานที่มีประสิทธิภาพของเวิร์กช็อปอัตโนมัติเต็มรูปแบบ Ningbo Yunhua วาล์ว บจก. ได้บรรลุกำลังการผลิตประจำปีของ 2 ล้านชุด ของวาล์วและ 10 ล้านชุด ของอุปกรณ์ฮาร์ดแวร์ ความสามารถในการผลิตที่แม่นยำขนาดนี้ช่วยให้บริษัทรับมือกับความซับซ้อน ความท้าทาย และการปรับแต่งได้ ข้อต่อฟิตติ้งท่อรูปทรงไม่สม่ำเสมอ ในขณะที่ยังคงรักษากำหนดการส่งมอบที่รวดเร็วและลูปการควบคุมคุณภาพที่เข้มงวด

เนื่องจากความสามารถในการปรับตัวทางเรขาคณิตที่เป็นเอกลักษณ์และความสามารถในการควบคุมของไหลที่เป็นเลิศ ข้อต่อฟิตติ้งท่อรูปทรงไม่สม่ำเสมอ ได้ก้าวข้ามข้อจำกัดของส่วนประกอบมาตรฐานแบบเดิมๆ มีการนำไปใช้อย่างกว้างขวางในภาคส่วนต่างๆ ที่ต้องการการเพิ่มประสิทธิภาพพื้นที่ที่เข้มงวด ประสิทธิภาพของของเหลว และความปลอดภัย ตั้งแต่อุปกรณ์อุตสาหกรรมที่ซับซ้อนไปจนถึงการตั้งค่าที่พักอาศัยในชีวิตประจำวัน ตัวเชื่อมต่อพิเศษเหล่านี้รักษาความปลอดภัยการทำงานที่มีประสิทธิภาพสูงของเครือข่ายของเหลวที่ซับซ้อนได้อย่างเงียบๆ

การวิเคราะห์เชิงลึกของสถานการณ์การใช้งานหลักทั้งสี่แบบ

ก๊าซเชื้อเพลิงและระบบส่งก๊าซเฉพาะ: ในระหว่างการขนส่งก๊าซที่ติดไฟได้หรือมีความบริสุทธิ์สูง ความหนาแน่นของการรั่วไหลเป็นตัวชี้วัดหลักในการประเมินความปลอดภัยของระบบ เมื่อต้องเผชิญกับมุมผนังที่ซับซ้อนหรือปลายท่อเข้าของอุปกรณ์ ข้อต่อมุมขวาหรือทีมาตรฐานแบบดั้งเดิมมักจะต้องใช้ข้อต่อหลาย ๆ ข้อต่อเข้าด้วยกัน ซึ่งโดยธรรมชาติแล้วจะทำให้เกิดอันตรายจากการรั่วไหล ปรับแต่ง ข้อต่อฟิตติ้งท่อรูปทรงไม่สม่ำเสมอ อนุญาตให้มีการเปลี่ยนหลายช่องสัญญาณแบบบูรณาการ ลดโซนตายของของไหล และป้องกันการสะสมของก๊าซเฉพาะจุดหรือแรงดันที่เพิ่มขึ้นฉับพลันภายในโพรงที่ผิดปกติได้อย่างมีประสิทธิภาพ

เครือข่ายน้ำประปาสมัยใหม่ในเมืองและโยธา: ภายในพื้นที่คับแคบ เช่น ท่อใต้ดิน ห้องปั๊ม และตู้มิเตอร์น้ำอัจฉริยะ พื้นที่ถือเป็นสิ่งที่สำคัญที่สุด เพื่อให้เกิดการกระจายน้ำและการหมุนเวียนน้ำที่แม่นยำในหลายเส้นทางภายในโครงข่ายที่คับแคบ วิศวกรจะต้องปรับใช้ ข้อต่อฟิตติ้งท่อรูปทรงไม่สม่ำเสมอ ด้วยมุมที่ไม่ได้มาตรฐานหรือการเปลี่ยนแปลงเส้นผ่านศูนย์กลางท่ออย่างค่อยเป็นค่อยไป ซึ่งไม่เพียงแต่ข้ามคานและเสาโครงสร้างที่ซับซ้อนของอาคารได้อย่างหมดจด แต่ยังช่วยลดผลกระทบของค้อนน้ำในระหว่างการเปลี่ยนการไหลอีกด้วย

สายการผลิตที่ทันสมัยและอุปกรณ์ควบคุมของเหลว: ภายในสายการผลิตอัตโนมัติสำหรับเครื่องจักรที่มีความแม่นยำ การผลิตยานยนต์ และการควบคุมไฮดรอลิก น้ำมันไฮดรอลิกหรือสารหล่อเย็นจะต้องผ่านช่องว่างภายในเครื่องจักรที่คับแคบ การนำไปปฏิบัติ ข้อต่อฟิตติ้งท่อรูปทรงไม่สม่ำเสมอ ด้วยเส้นทางที่ผิดปกติแบบสามมิติ (เช่น บล็อกของไหลในท่อร่วมหลายพอร์ต) ช่วยให้รูติดตั้งเซ็นเซอร์ จุดตรวจสอบความดัน และเส้นทางของของไหลสามารถบูรณาการได้อย่างราบรื่น ซึ่งทำให้ท่ออุปกรณ์ภายในคล่องตัวขึ้นอย่างมาก

HVAC ที่อยู่อาศัยระดับไฮเอนด์และระบบประปาฮาร์ดแวร์: สภาพแวดล้อมการใช้ชีวิตสมัยใหม่มีข้อกำหนดที่เข้มงวดในด้านความสวยงามและประสิทธิภาพของพื้นที่ ในระบบฝักบัวแบบซ่อนหลังผนังหรือท่อร่วมทำความร้อนใต้พื้น อุปกรณ์มาตรฐานไม่สามารถตอบสนองความจำเป็นในการติดตั้งแบบฝังผนังหรือระยะห่างระหว่างท่อได้ โดดเด่นด้วยโครงสร้างพิเศษและพื้นผิวที่ประณีต ข้อต่อฟิตติ้งท่อรูปทรงไม่สม่ำเสมอ แก้ไขประเด็นขัดแย้งเชิงพื้นที่เหล่านี้ได้อย่างสมบูรณ์แบบ

ตัวบ่งชี้ทางเทคนิคและการเปรียบเทียบประสิทธิภาพระหว่างแอปพลิเคชันต่างๆ

สภาพแวดล้อมการใช้งานที่แตกต่างกันจะตัดสิน ข้อต่อฟิตติ้งท่อรูปทรงไม่สม่ำเสมอ ด้วยเกณฑ์มาตรฐานที่แตกต่างกันโดยสิ้นเชิง ตารางด้านล่างแสดงพารามิเตอร์ทางเทคนิคและข้อกำหนดการออกแบบในสถานการณ์ทั่วไปสี่สถานการณ์:

รองรับการควบคุมของไหลแบบหลายสนามด้วยความเชี่ยวชาญด้านการผลิต

ในการใช้งานข้ามอุตสาหกรรมที่ความแม่นยำและความปลอดภัยก่อให้เกิดความท้าทายสองประการ Ningbo Yunhua วาล์ว บจก. มอบรากฐานการผลิตที่แข็งแกร่งซึ่งสร้างขึ้นจากประสบการณ์ในอุตสาหกรรมมานานกว่าทศวรรษ ในฐานะองค์กรนวัตกรรมที่อุทิศให้กับการวิจัย การพัฒนา การผลิต และการบริการวาล์วก๊าซและของเหลว วาล์วจ่ายน้ำ และอุปกรณ์ฮาร์ดแวร์ Ningbo Yunhua วาล์ว บจก. ยังคงเป็นผู้นำด้านนวัตกรรมทางเทคนิค โดยนำการผลิตที่มีมาตรฐานสูงมาประยุกต์ใช้กับชิ้นส่วนที่ไม่ได้มาตรฐานทุกชิ้น

การใช้มัน 20,000 ตารางเมตร ฐานการผลิตเฉพาะทาง Ningbo Yunhua วาล์ว บจก. ได้สร้างไปป์ไลน์การผลิตแบบวงปิดที่ครอบคลุมการตัดเฉือนที่มีความแม่นยำแบบอัตโนมัติเต็มรูปแบบ การประกอบแบบอัตโนมัติ และขั้นตอนการตรวจสอบแบบหลายขั้นตอน เครื่องมือเครื่อง CNC ขั้นสูงที่อยู่ในโรงงานช่วยให้สามารถควบคุมมิติทางเรขาคณิตได้อย่างแม่นยำ ข้อต่อฟิตติ้งท่อรูปทรงไม่สม่ำเสมอ ในอุตสาหกรรมต่างๆ ไม่ว่าจะสร้างชิ้นส่วนที่ซับซ้อนและซับซ้อนสำหรับระบบแก๊สที่ต้องการการป้องกันการรั่วไหลอย่างสมบูรณ์หรือส่วนประกอบท่อที่ยืดหยุ่นได้สำหรับเครือข่ายน้ำประปา อุปกรณ์ทดสอบอัตโนมัติขั้นสูงช่วยให้มั่นใจได้ว่าทุกหน่วยสอดคล้องกับเกณฑ์ด้านความปลอดภัยและวิศวกรรมที่เกี่ยวข้อง

กำลังการผลิตที่ครอบคลุมอย่างมากในปัจจุบันได้รับการดูแลโดย Ningbo Yunhua วาล์ว บจก. —เอาท์พุท 2 ล้านชุด ของวาล์วและ 10 ล้านชุด ของอุปกรณ์ฮาร์ดแวร์เป็นประจำทุกปี—พิสูจน์ถึงประสิทธิภาพและความสมบูรณ์ของสายการประกอบ สิ่งนี้ช่วยให้บริษัทสามารถตอบสนองคำขอปรับแต่งที่หลากหลายและมีความแม่นยำสูงได้อย่างคล่องตัว ข้อต่อฟิตติ้งท่อรูปทรงไม่สม่ำเสมอ ที่มาจากก๊าซเชื้อเพลิง น้ำประปา อุปกรณ์เครื่องจักรกล และภาค HVAC

ในขณะที่รูปทรงเรขาคณิตที่ไม่สม่ำเสมอให้ ข้อต่อฟิตติ้งท่อรูปทรงไม่สม่ำเสมอ ความสามารถในการปรับตัวเชิงพื้นที่ที่ไม่ธรรมดาทำให้เกิดอุปสรรคทางวิศวกรรมมากมายในการออกแบบพลศาสตร์ของไหล เมื่อของไหลเคลื่อนที่ผ่านช่องที่ไม่ปกติด้วยมุมที่ไม่ได้มาตรฐาน หน้าตัดที่แปรผันได้ หรือการแตกแขนงหลายทิศทาง รูปแบบการไหลภายใน การกระจายแรงดัน และความเค้นที่ได้รับจากผนังท่อจะมีความซับซ้อนมากกว่าสิ่งที่แนบมากับอุปกรณ์มาตรฐาน เมื่อระบบท่อรับแรงดันหรือพบกับแรงกระตุ้นแรงดันและค้อนน้ำที่เกิดจากการเปิดหรือปิดวาล์วของไหลอย่างรวดเร็ว ส่วนตัดขวางที่ไม่สมมาตรของโครงสร้างที่ผิดปกติจะทำให้เกิดการกระจายความเค้นภายในที่ไม่สม่ำเสมออย่างมาก ความไม่ต่อเนื่องทางเรขาคณิตมักสร้างระดับความเข้มข้นของความเครียดมากกว่าที่พบในท่อตรงหลายเท่า ซึ่งสามารถทำให้เกิดรอยแตกขนาดเล็กได้หากใช้งานเป็นเวลานาน ดังนั้นในระหว่างขั้นตอนการออกแบบทางวิศวกรรม ความต้านทานของของไหลเฉพาะจุด แรงดันตก และอายุความล้าของโครงสร้างจะต้องได้รับการคำนวณอย่างแม่นยำผ่านการจำลองเชิงตัวเลขและการเพิ่มประสิทธิภาพทางเทคนิค

ความท้าทายของ Cหรือe Fluid Dynamics และโซลูชั่นทางวิศวกรรม

เมื่อเพิ่มประสิทธิภาพการออกแบบของ ข้อต่อฟิตติ้งท่อรูปทรงไม่สม่ำเสมอ วิศวกรจะต้องจัดการกับอุปสรรคทางเทคนิคหลักสามประการอย่างเป็นระบบ:

1. การควบคุมความต้านทานของของไหลและแรงดันตกเฉพาะจุด

เมื่อของไหลเดินทางผ่านข้อศอกที่ไม่ปกติหรือการเปลี่ยนแปลงของหน้าตัดอย่างกะทันหัน ทิศทางและขนาดความเร็วการไหลของของเหลวจะเปลี่ยนไปอย่างมากเนื่องจากความเฉื่อย สิ่งนี้ทำให้เกิดความปั่นป่วนอย่างรุนแรงและกระแสน้ำวนภายในโพรงท่อได้อย่างง่ายดาย Eddies ใช้พลังงานจลน์ของของไหล ส่งผลให้แรงดันตกเฉพาะจุดเพิ่มขึ้น และเพิ่มการใช้พลังงานของอุปกรณ์ * โซลูชัน: ปรับใช้การจำลอง Computational Fluid Dynamics (CFD) เพื่อใช้การเปลี่ยนรัศมีที่คล่องตัว (การปรับมุม R-angle ให้เหมาะสม) กับช่องทางภายในของ ข้อต่อฟิตติ้งท่อรูปทรงไม่สม่ำเสมอ หลีกเลี่ยงการกระแทกในแนวตั้งฉากหรือการเปลี่ยนแบบขั้นบันไดที่แหลมคม

2. การจัดการความเครียดและความเหนื่อยล้าในชีวิต

เมื่อระบบท่อผ่านแรงดันหรือเผชิญกับแรงดันกระแทกกะทันหัน โปรไฟล์ที่ไม่สมมาตรจะทำให้เกิดโหลดความเค้นที่ไม่สม่ำเสมอ ความไม่ต่อเนื่องทางเรขาคณิตทำให้เกิดปัจจัยความเข้มข้นของความเครียดสูงที่มุมฉับพลัน นำไปสู่ความเสี่ยงต่อความเหนื่อยล้าภายใต้ภาระแบบเป็นรอบ * วิธีแก้ไข: ใช้ Finite Element Analysis (FEA) เพื่อตรวจสอบความแข็งแกร่งของโปรไฟล์ที่ไม่ปกติ โดยแนะนำการเสริมความหนาเฉพาะจุดในโซนที่มีความเครียดสูง หรือปรับความโค้งของการเปลี่ยนแปลงเพื่อกระจายความเครียด

3. การรักษาความปลอดภัยความน่าเชื่อถือในการเชื่อมต่อสำหรับอินเทอร์เฟซที่ซับซ้อน

เพราะ ข้อต่อฟิตติ้งท่อรูปทรงไม่สม่ำเสมอ แสดงเส้นทางสามมิติที่แตกต่างกัน การเชื่อมต่อแบบมาตรฐานเดียวบางครั้งไม่สามารถสร้างสมดุลระหว่างความสะดวกสบายในการติดตั้งกับการปิดผนึกที่แข็งแกร่ง ขึ้นอยู่กับแรงกดดันในการใช้งานและคุณภาพของของเหลว วิศวกรจะต้องกำหนดค่าการเชื่อมต่อแบบหน้าแปลน เชื่อมแบบชน เชื่อมแบบซ็อกเก็ต หรือแบบเกลียวอย่างระมัดระวัง

การเปรียบเทียบพารามิเตอร์ของประสิทธิภาพของของไหลในการออกแบบโครงสร้าง

เพื่อแสดงให้เห็นถึงผลกระทบของการเพิ่มประสิทธิภาพช่องสัญญาณต่อพารามิเตอร์การทำงานจริงของ ข้อต่อฟิตติ้งท่อรูปทรงไม่สม่ำเสมอ ตารางด้านล่างเปรียบเทียบการออกแบบที่ผิดปกติอย่างกะทันหันที่ไม่ได้รับการปรับปรุงกับการออกแบบที่ผิดปกติที่มีประสิทธิภาพซึ่งปรับให้เหมาะสมผ่าน CFD/FEA:

รากฐานการผลิตเบื้องหลังการตรวจสอบทางวิศวกรรมที่เข้มงวด

การแปลแบบจำลองไดนามิกส์ของไหลที่ซับซ้อนให้เป็นฮาร์ดแวร์ที่เชื่อถือได้ทางกายภาพนั้น จำเป็นต้องมีความทนทานต่อการผลิตที่ยอดเยี่ยมและการควบคุมคุณภาพที่เข้มงวด ในลูปการดำเนินการทางเทคนิคนี้ Ningbo Yunhua วาล์ว บจก. ให้การสนับสนุนที่เชื่อถือได้สำหรับส่วนประกอบที่ผิดปกติที่ซับซ้อนผ่านการตั้งค่าการผลิตที่มีความแม่นยำและแข็งแกร่ง

ในฐานะองค์กรนวัตกรรมที่เชี่ยวชาญด้านวาล์วแก๊สและของเหลว วาล์วจ่ายน้ำ และอุปกรณ์ฮาร์ดแวร์ Ningbo Yunhua วาล์ว บจก. ดำเนินการ specialized, fully automated precision processing site encompassing 20,000 ตารางเมตรs . เผชิญกับความต้องการความแม่นยำที่เข้มงวด ข้อต่อฟิตติ้งท่อรูปทรงไม่สม่ำเสมอ บริษัทใช้เครื่องมือเครื่อง CNC ขั้นสูงในประเทศและต่างประเทศเพื่อจำลองพื้นผิวที่ซับซ้อนระดับไมครอน เกลียวแปรผัน และปรับปรุงโพรงภายในที่ได้รับจากแบบจำลอง FEA และ CFD ลงบนผลิตภัณฑ์ทางกายภาพได้อย่างแม่นยำ

นอกจากนี้ สายการประกอบอัตโนมัติและการประชุมเชิงปฏิบัติการการตรวจสอบที่ครอบคลุมที่จัดตั้งขึ้นโดย Ningbo Yunhua วาล์ว บจก. ทำการทดสอบแรงดันน้ำ ความหนาแน่นของก๊าซ และความต้านทานพัลส์อย่างเข้มงวดกับข้อต่อที่ไม่ปกติทุกชุด สิ่งนี้ทำให้มั่นใจได้ว่าแม้จะเผชิญกับความท้าทายด้านพลศาสตร์ของของไหลที่ซับซ้อน แต่ผลิตภัณฑ์ก็ยังตอบสนองตัวชี้วัดคุณภาพทางวิศวกรรมอย่างสม่ำเสมอ กำลังการผลิตต่อปีของ 2 ล้านชุด ของวาล์วและ 10 ล้านชุด ของอุปกรณ์ฮาร์ดแวร์เน้นย้ำความเชี่ยวชาญด้านกระบวนการและการรับประกันการควบคุมคุณภาพในวงกว้าง

เพื่อช่วยให้ผู้ใช้เข้าใจการเลือก การติดตั้ง และการบำรุงรักษาในระยะยาวได้ดีขึ้น ข้อต่อฟิตติ้งท่อรูปทรงไม่สม่ำเสมอ ส่วนนี้ให้คำอธิบายทางเทคนิคเชิงลึกและคำตอบอย่างมืออาชีพสำหรับคำถามทั่วไปและปัญหาทางเทคนิคที่พบในการใช้งานจริง

คำถามที่ 1: เหตุใดอุปกรณ์ที่ไม่ปกติบางชนิดจึงทำให้ผนังบางลงหรือเกิดการรั่วของรูเข็มที่มุมฉับพลันหลังจากใช้งานด้วยน้ำหรือแก๊สเป็นเวลานาน

* คำอธิบาย: ปรากฏการณ์นี้เป็นที่รู้จักในกลศาสตร์ของไหลว่า การกัดเซาะการกัดกร่อน or โพรงอากาศ . เมื่อของไหลไหลผ่านด้วยความเร็วสูงอย่างไม่เหมาะสม ข้อต่อฟิตติ้งท่อรูปทรงไม่สม่ำเสมอ การเปลี่ยนแปลงอย่างกะทันหันของหน้าตัดทางเรขาคณิตทำให้ของไหลกระทบกับผนังท่อโดยตรง ถ้าตัวกลางประกอบด้วยอนุภาคไมโครของแข็ง หรือถ้าความเร็วเฉพาะจุดที่สูงทำให้เกิดฟองไอเนื่องจากความดันต่ำเฉพาะที่ การยุบตัวของฟองเหล่านี้จะปล่อยไมโครเจ็ตที่ทุบผนังท่อซ้ำๆ เมื่อเวลาผ่านไป ความเค้นและการกัดเซาะที่ไม่สม่ำเสมอจะทำลายชั้นโลหะป้องกัน * การเปรียบเทียบการออกแบบเชิงป้องกัน:

คำถามที่ 2: อะไรคือความแตกต่างพื้นฐานภายใต้แรงกดดันระหว่างพลาสติก (เช่น PVDF) และโลหะ (เช่น ทองเหลือง/สแตนเลส) อุปกรณ์ท่อที่มีรูปทรงไม่สม่ำเสมอ

* คำอธิบาย: โลหะและพลาสติกมีโครงสร้างผลึกที่แตกต่างกัน นำไปสู่พฤติกรรมทางกลที่แตกต่างกันภายใต้ภาระภายในเฟรมที่ผิดปกติที่ซับซ้อน โลหะเป็นโครงสร้างผลึกแข็งที่แสดงความสัมพันธ์เชิงเส้นตรงระหว่างการเสียรูปและความดันภายในกำลังครากของพวกมัน ในทางตรงกันข้าม การแสดงพลาสติกวิศวกรรม คุณสมบัติการคืบ ซึ่งหมายความว่าภายใต้แรงดันสูงอย่างต่อเนื่องและอุณหภูมิสูง อุปกรณ์พลาสติกที่ไม่ปกติอาจเกิดการเสียรูปของไมโครพลาสติกอย่างถาวรเมื่อเวลาผ่านไป แม้ว่าโหลดจะยังต่ำกว่าเกณฑ์การระเบิดขั้นสูงสุดก็ตาม * พารามิเตอร์ความต้านทานแรงดัน (สำหรับรูปทรงที่ผิดปกติเทียบเท่า):
